亚洲中文字幕在线观看,亚洲一区二区,亚洲男人天堂,亚洲视频在线观看,中文字幕精品无码亚洲电影,亚洲GV猛男GV无码男同网站

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時(shí)效硬化不銹鋼，在固溶處理以后，通過簡(jiǎn)單的一次時(shí)效處理可獲得高的強(qiáng)度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環(huán)境中，它的耐蝕性相當(dāng)于304不銹鋼，而其強(qiáng)度卻是304不銹鋼的3倍，該鋼易于生產(chǎn)，有良好的加工制造特性，廣泛應(yīng)用于食品加工設(shè)備、化學(xué)加工設(shè)備及輪船渦輪發(fā)動(dòng)機(jī)葉片，泵軸、活塞桿、錨等。

一、化學(xué)成分

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學(xué)成分見表5-32。

二、 室溫力學(xué)性能

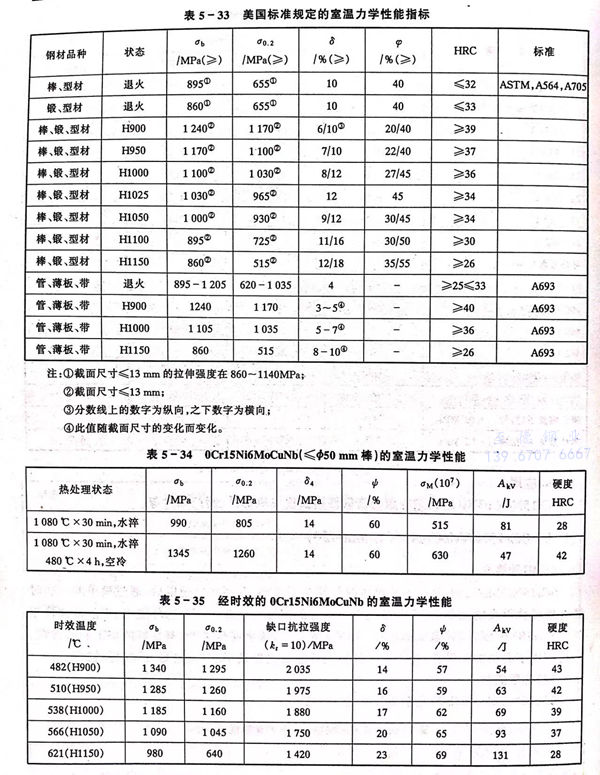

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的室溫力學(xué)性能見表5-33至表5-35。

三、高溫力學(xué)性能

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的高溫力學(xué)性能見表5-36 。

四、耐蝕性

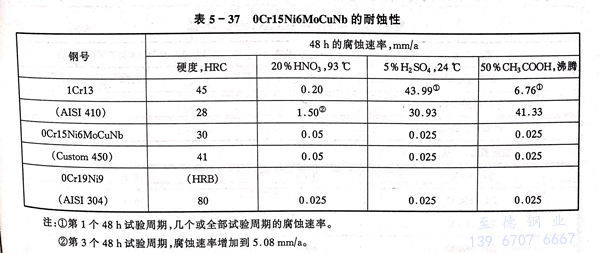

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗(yàn)中呈現(xiàn)出優(yōu)良的耐銹性和耐點(diǎn)蝕性能。在酸性介質(zhì)中的耐蝕性優(yōu)于Cr13型馬氏體不銹鋼，與0Cr19Ni鋼相當(dāng)（見表5-37）。

五、工藝性能

  a. 熱加工

   此鋼易于熱加工，加工溫度范圍為900～1260℃，為便于熱加工并獲得細(xì)小晶粒尺寸，最佳加熱溫度為1150～1170℃。

  b. 冷加工

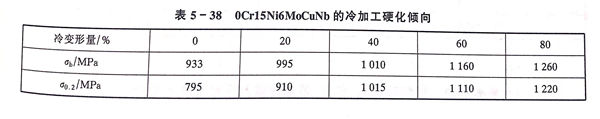

   鋼的冷加工硬化傾向低（見表5-38），在不進(jìn)行中間退火的情況下能進(jìn)行大變形量冷加工。

  c. 熱處理

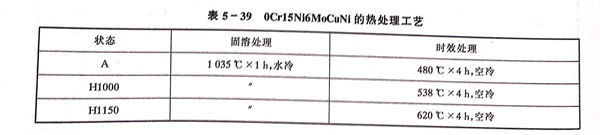

  通常此鋼的固溶退火狀態(tài)交貨，推薦的固溶處理工藝為1024～1052℃×30min水冷。根據(jù)對(duì)強(qiáng)度、塑韌性的要求選擇時(shí)效硬化工藝。時(shí)效處理工藝見表5-39，時(shí)效對(duì)力學(xué)性能的影響見圖5-10。時(shí)效是獲得最終使用性能的關(guān)鍵工序，推薦采用480℃溫度時(shí)效，以得到良好的強(qiáng)度和塑韌性配合，大于538℃時(shí)效韌性提高但強(qiáng)度下降。0Cr15Ni6MoCuNb的臨界點(diǎn)為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此鋼焊前不需預(yù)熱，采用0Cr15Ni6MoCuNb焊材，可使用焊接不銹鋼各種焊接方法進(jìn)行焊接，如要求達(dá)到最佳耐蝕性，應(yīng)進(jìn)行焊后固溶退火處理，釬焊溫度同固溶處理溫度，釬焊料可使用0Cr19Ni9釬焊料。

六、物理性能

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理性能見表5-40。

七、應(yīng)用

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼主要用于要求耐蝕不銹性的齒輪、彈簧、緊固件及飛機(jī)和透平部件。
